城市(市政)道路工程施工圖設計文件會審記錄
概念:指工程各參建單位(建設單位、監理單位、施工單位等相關單位)在收到施工圖審查機構審查合格的施工圖設計文件后,在設計交底前進行全面細致的熟悉和審查施工圖紙的活動。
目的:使施工單位、建設單位有關施工人員進一步了解設計意圖和設計要點。澄清疑點,消除設計缺陷,統一思想,使設計達到經濟、合理的目的。解決圖紙?jiān)O(shè)計問題,減少工程變更,降低工程造價,加快工程進度,提高工程質量。通過圖紙會審,使設計100%符合有關規范要求。
主持單位:各單位相關人員熟悉工程設計文件,在設計交底前建設單位應及時主持召開圖紙會審會議,組織監理單位、施工單位等相關人員進行圖紙會審,并整理成會審問題清單,由建設單位在設計交底前約定的時間提交設計單位。圖紙會審由施工單位整理會議紀要,與會各方會簽。
主要內容:設計資質是否合規;圖紙是否經設計單位正式簽署,是否經過相關部圖審合格;地質勘探資料是否齊全;設計使用設計規范及驗收規范是否符合現行要求。
設計圖紙與說明是否齊全;多個設計單位圖紙交接處是否矛盾;專業圖紙之間、平立剖面圖之間有無矛盾;標注有無遺漏。總平面與施工圖的幾何尺寸、平面位置、標高等是否一致。平面圖與結構圖的表示方法是否清楚;是否符合制圖標準; 結構與各專業圖紙是否有差錯及矛盾;結構圖與平面圖平面尺寸及標高是否一致;預埋件是否表示清楚;有無工程量表;鋼筋的構造要求在圖中是否表示清楚。施工圖中所列各種標準圖冊,施工單位是否具備。 材料來源有無保證,能否代換;圖中所要求的條件能否滿足;新材料、新技術的應用有無問題。工藝管道、電氣線路、設備裝置、運輸?shù)缆放c建筑物之間或相互間有無矛盾,布置是否合理,是否滿足設計功能要求。圖紙是否符合監理大綱所提出的要求。其他應滿足法律法規及相關規定事項。

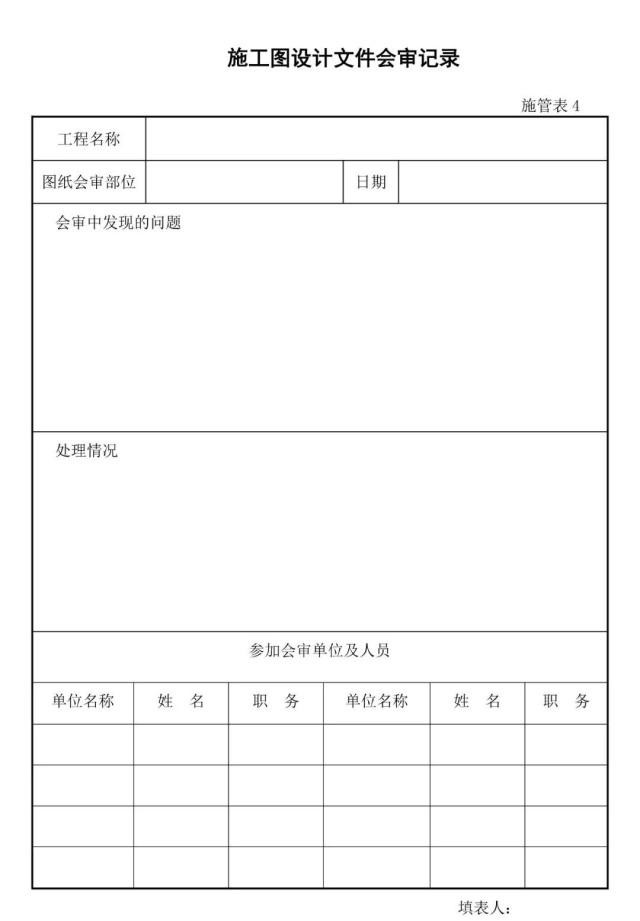

形成文件:施工圖設計文件會審記錄或圖紙會審記錄

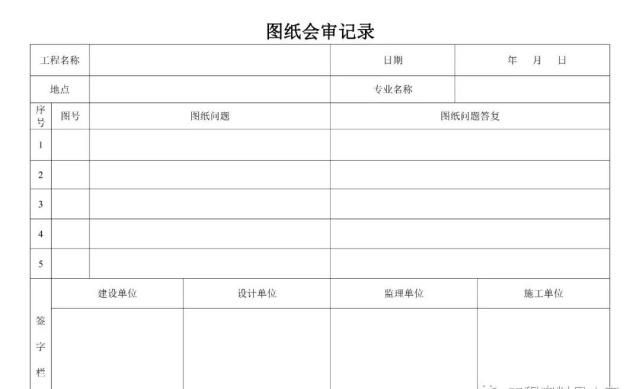

備 注:上表為城市(市政)道路工程國標使用表格,各地表格存在差異,優先選用各地方要求的相應表格,其次考慮使用國標表格,再次為了方便圖紙會審分類管理,也可參考使用下表。圖紙會審記錄需各單位項目負責人簽字,加蓋公章,作為施工圖紙的補充,后期為結算工程量提供依據。(以上僅供參考)
