BIM技術在市政道路設計中有哪些應用？
BIM技術在市政工程行業得到日益深入的應用與推廣。今天中鐵城際市政設計院來探討一下可以應用在哪些方面呢~
1應用：地形圖處理
①中心線穿插環節，預先對市政道路中心線的結構與功能進行系統化總結與深度化探究，在明確的基礎上，把市政道路中心線穿插進3D地形圖內；
②中心線轉化環節，具體是指在3D地形圖內使市政道路中心線達到轉換目標，借此環節將市政道路中心線轉換為多節線路；
③線路構建環節，基于多節段線路在路線菜單下穿行的實況，落實構建整體線路這項工作任務，具體操作是對菜單進行單擊，以實現對市政道路中心線規劃的目標。
應用：道路中心繪制
參照市政道路設計規定標準中的各項基本要求對道路中心設計方案中的曲線長度與直徑、平緩曲線長度等各個曲線的關鍵要素實施有效的改進與優化措施。

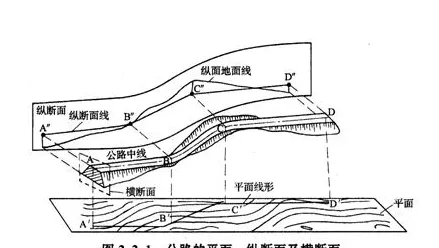

應用：道路橫向斷面
道路工程做為縱向延伸工程，道路的橫斷面設計始終都是工程設計的重點，車道布置、人行道布置、寬度設計、路面路基結構層設計、橋梁斷面布置等都需要根據道路等級和使用需要進行設計。通過對斷面材料的設置，可以統計工程量；對節點參數的設置，可以實現道路、橋梁的變寬。
應用：道路縱向斷面
首先依照市政道路地理條件等實況，落實對現存路面的線路文書的編制工作，繼而借助設計軟件構建出完整化的原地面線，接下來市政道路工程設計人員借用已經構建的原地面線完成拉坡線繪制工作。
2優點
1模仿能力相對較強
BIM技術在市政道路設計過程中的應用，打造出的市政道路模型基本上就是該工程項目最終取得的建設成績。工程設計人員可以借用該技術的這一優勢對地形圖、橫縱斷面等工程結構的規劃方案進行深層次的改進與優化。
在BIM技術的協助下，因其具備三維模式化這一屬性，在確保數據準確性方面體現出巨大的優越性，其常被用于工程土方計算以及建筑支模等工程量計算方面。
BIM技術是一個信息模型構建的產物，構建的環節中涵蓋著多樣化子模型，耦合關系也體現出明確性，種種優勢的疊加為良性協同效果的取得上發揮了巨大的幫襯作用,在BIM系統的協助下，協同配合進程中存在的缺陷及時的被揭示與修正，可見協同的效果被更深層次的優化。
通過BIM技術能夠將公路施工中的各工區實時的連接在一起，方便各方的溝通。通過建立施工現場的三維信息化模型，讓不懂其他專業的人員也能直觀的了解整體工程的情況，出現的問題以及怎樣解決，等于是在項目各參與工區之間建立了一個信息交流平臺，使溝通更為便捷、協作更為緊密、管理更為有效，減少了時間流失和交錯施工的一些難題。
