一、前言 近年，為貫徹國家“四好農村路”政策，支撐“鄉村振興戰略”實施，交通運輸部正式印發《農村公路中長期發展綱要》，明確了今后農村公路建設發展的側重和目標。另外，交通運輸部為指導農村公路建設，于2019年就發布實施了《小交通量農村公路工程技術標準》（JTG 2111—2019，以下簡稱該《標準》）；于2021年就發布實施

了《小交通量農村公路工程技術規范》（JTG /3311—2021，以下簡稱該《規范》）。

但是，由于自然條件變化大、建設里程長等多方面客觀原因，農村公路設計、建設面臨一系列困難和挑戰。本文在解讀農村公路《標準》、《規范》要點內容的基礎上，首先對農村公路勘察設計中面臨的問題、困難進行總結；然后，針對農村公路設計特點，介紹說明緯地道路CAD軟件中適用于各類農村公路復雜條件、高效設計的專業功能，希望為全國各地公路公路勘察設計工作提供幫助。二、農村公路技術標準要點解讀 該《標準》《規范》系統總結了我國農村公路建設經驗，借鑒國外小交通量公路建設理念，在深入調研的基礎上，綜合考慮我國自然環境、交通特性、氣象氣候等條件，對現行《公路工程技術標準》（JTJ B01）、《公路路線設計規范》（JTJ D20）進行補充完善。該小交通量《標準》細化了四級公路（I類）和四級公路（II類）的小交通量技術指標，適用于低交通量、交通組成中無大型和重載型車輛、且受地形地質條件或經濟條件限制的農村公路路段。其中，年平均日設計交通量在1000輛小客車及以下的路段，可采用四級公路（I類），年平均日設計交通量在400輛小客車及以下的路段，可采用四級公路（II類）。同時，該《標準》結合我國農村公路的功能定位、建設條件等，給出了與之對應的各項技術指標。以下為《標準》中相關設計技術指標的規定：

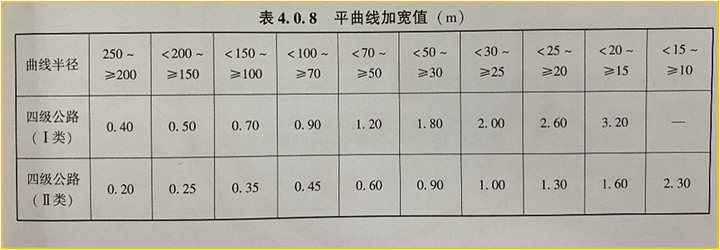

《標準》表4.0.8 平曲線加寬值

《標準》表4-3 圓曲線最小半徑計算表1該小交通量《規范》在總結各地農村公路建設經驗的基礎上，綜合考慮我國自然環境、交通特性、氣象氣候等條件，依據《小交通量農村公路工程技術標準》（JTG2111-2019），對小交通量農村公路設計提出具體、可操作性的要求。如：1.規定了分段選用不同技術等級類型的技術要求，細化了設計車輛、交通量、建筑限界等內容。

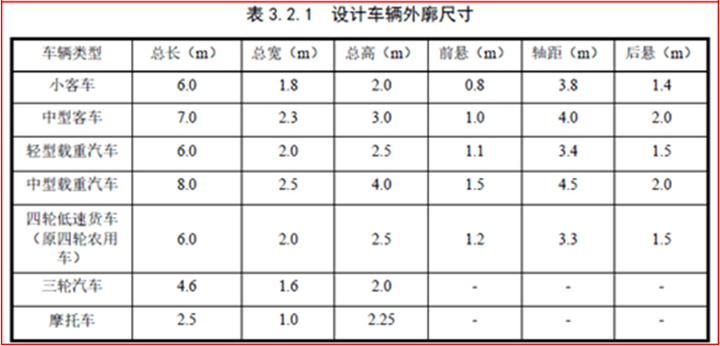

《規范》表3.2.1 設計車輛外廓尺寸

《規范》表3.3.3 各汽車代表車型及車輛折算系數2.明確了路線設計的一般規定，細化了平面、縱斷面、橫斷面設計的具體指標。

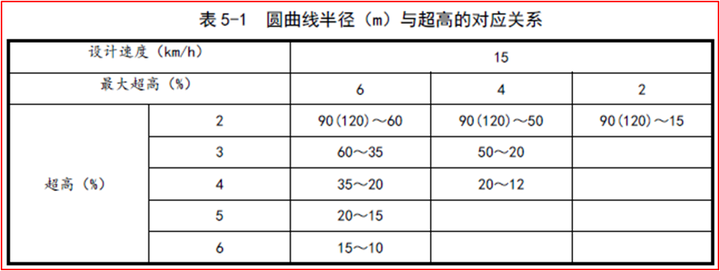

《規范》表5-1 圓曲線半徑與超高的對應關系

《規范》表5.3.3 不同縱坡的最大坡長

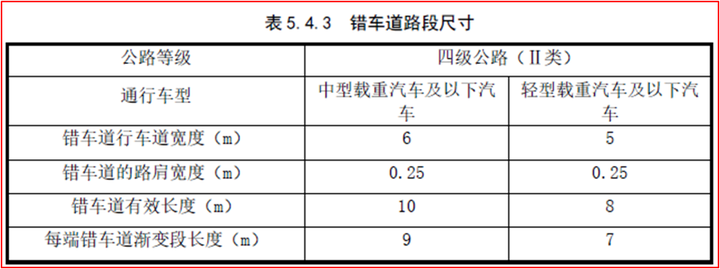

《規范》表5.4.3 錯車道路段尺寸三、農村公路設計需求和困難鄉村振興，交通先行。農村公路包含縣道及以下公路，是我國公路網的重要組成部分，是交通強國建設的重要內容，是農村地區最主要甚至是唯一的交通方式和重要基礎設施，是保障和改善農村民生的基礎性、先導性條件，對實施鄉村振興戰略具有重要的先行引領和服務支撐作用。

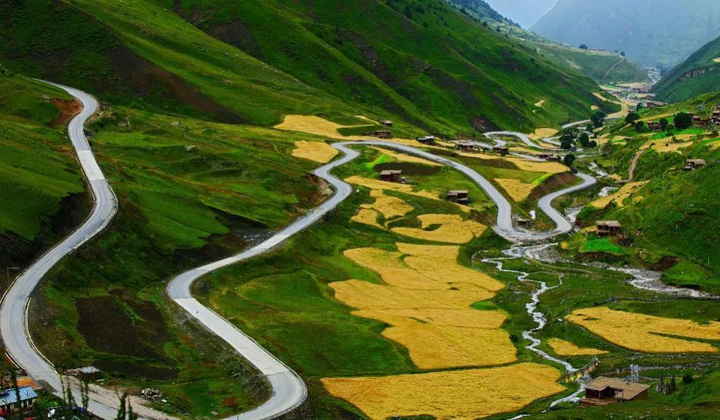

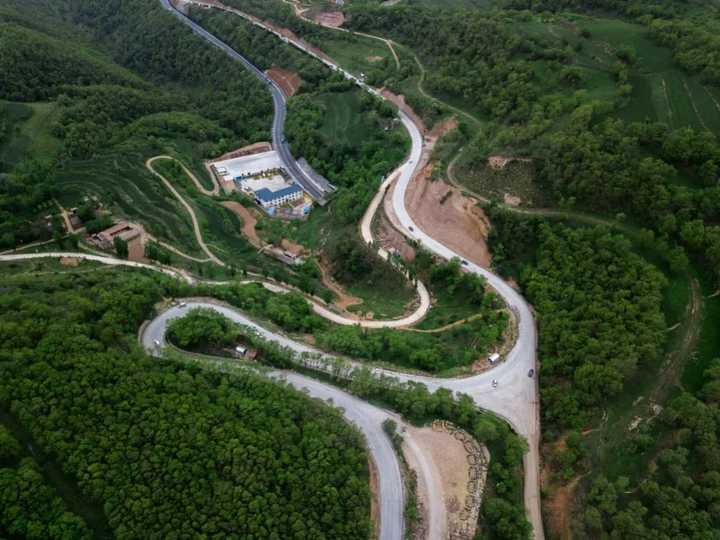

農村公路圖片相對于高等級公路，農村小交通量公路具有建設里程長（路線距離長）、線形復雜、指標低、節點多、預算低等鮮明特征，需充分結合地形和既有道路進行靈活設計。在實際設計過程中，不僅需要考慮建設質量及成本問題，還要在為沿線民眾提供出行便利性的同時，保證通行安全。在農村公路設計、建設過程中，往往因前期經費受限，基礎資料不齊全，許多項目甚至沒有完整的電子地形圖，又缺少使用航空攝影測量、無人機傾斜攝影等先進勘測手段的條件（需要大量費用投入）。加之，農村公路工程建設管理等技術力量相對薄弱，因此，如何根據農村公路特點，依據標準規范，靈活應用設計軟件高效完成勘察設計任務顯得尤為重要。四、農村公路設計——緯地軟件很在行提到農村公路設計，很多專業人員都會馬上想到“緯地軟件”，因為緯地軟件是在公路、市政、鐵路等行業內，應用最為廣泛的國產專業CAD軟件。以下針對農村公路勘察設計特點、問題和困難，向大家介紹緯地道路CAD軟件在復雜的低等級公路設計方面的一系列專業功能。

農村公路圖片1、支持多種勘測設計方式針對低等級道路設計，緯地軟件提供了多種設計方式及數據導入導出接口。包括紙上定線功能及外業定測數據錄入與導入功能，包括平面交點數據錄入/導入（直接錄入或導入交點樁號及曲線參數）、平面數據錄入/導入（支距偏角方式錄入或導入平面設計數據），并可直接基于導入數據完成平面圖繪制及進一步優化設計。

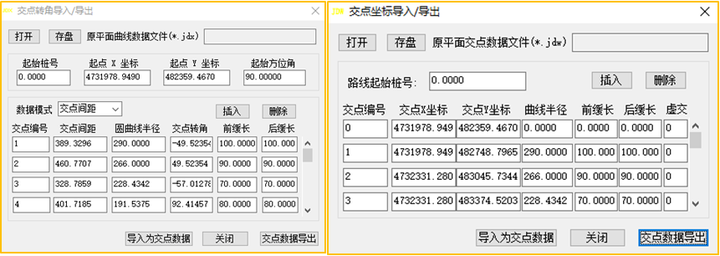

緯地軟件—交點轉角、交點坐標導入2、可靈活實現各種復雜線形設計組合緯地智能布線是在對路線線形設計深刻理解的基礎上開發完成的，是對曲線設計法的全新演繹，是從導線設計法到曲線設計法、從模式化設計到無模式化設計、從數據設計到圖形設計的重大突破。在智能布線過程中沒有交點線的概念，也沒有固定的線形組合，完全由用戶直接通過鼠標繪圖和對圖形實體的拖動來動態完成任意復雜線形的布設，簡單、快捷、實用。該技術尤其適用山區復雜項目選線及各等級公路改擴建項目的路線擬合等需要。可快速完成各種復雜曲線及其相關組合的快速設計與靈活調整。

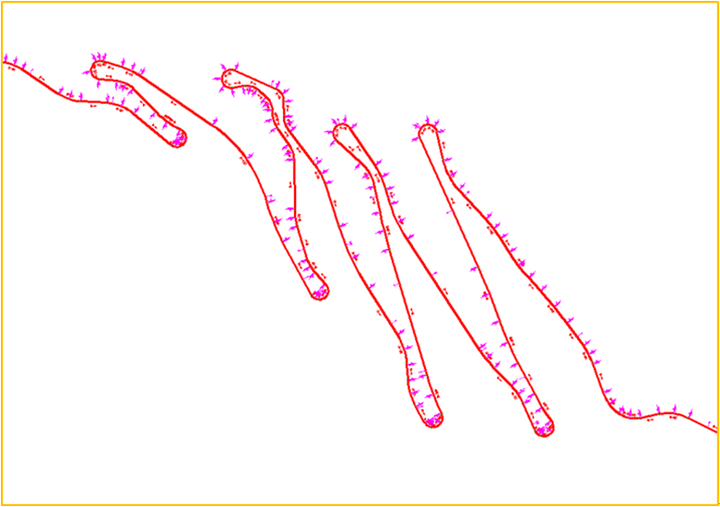

緯地軟件實現任意復雜線形設計3、批量設計錯車道和斷面寬度變化針對低等級公路需要添加的錯車道數量較多或者設置護欄時土路肩需要加寬的情況，緯地軟件增加了快速加寬設計功能。可根據加寬需求設置加寬名稱、加寬位置（含行車道、硬路肩、土路肩）、加寬值、加寬起終點樁號、加寬長度、過渡段長度等參數，也可直接提取該項目的擋墻設置段落進行加寬設計。

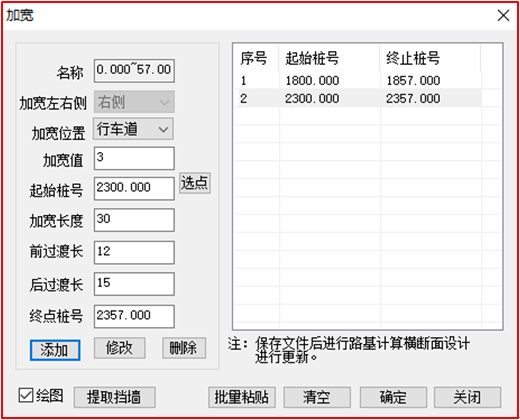

緯地軟件加寬設計功能4、集成了完整的公路設計規范指標緯地軟件支持用戶自定義各等級技術指標，用戶可根據需要，對技術標準庫進行編輯與擴充。針對《小交通量農村公路工程技術標準》，緯地軟件已于該標準發布第一時間，進行了研習，并集成了相關技術指標，用戶可根據項目等級，直接選擇小交通量道路等級，并由軟件，自動完成路幅寬度、斷面形式提取，超高加寬等自動計算。

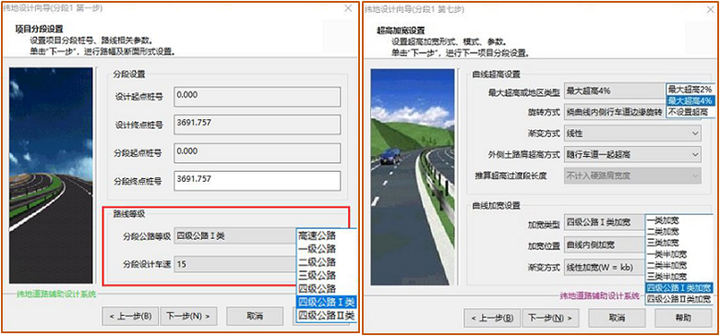

緯地軟件設計向導-技術指標設置

五、結語基于緯地軟件靈活、強大的自定義技術標準功能，可以快速建立支撐農村公路設計的數據庫標準，結合緯地獨創的智能布線、快速加寬設計等功能，可以輕松化解農村公路設計中面臨的問題和困難。同時，緯地軟件提供了豐富、靈活的基礎數據接口，支持各類設計流程和勘測方式，無論是采用基于電子地形圖條件下的紙上定線方式，還是采用沒有電子地形圖的現場選線、定線方式，緯地軟件均可以駕輕就熟，事半功倍。站在新的歷史起點上，緯地軟件將與廣大設計同仁，為“四好農村路”高質量發展一起提升服務品質、提高服務效率、拓展服務功能，為交通強國建設夯實基礎，為鞏固拓展脫貧攻堅成果、全面推進鄉村振興提供有力支撐。
