屋面雨水排水系統分為外排水系統、內排水系統和混合排水系統。

一、雨水外排水系統

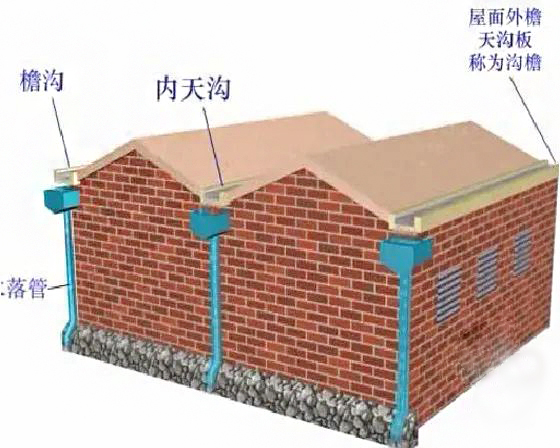

1、檐溝外排水系統

　　又稱水落管排水系統或普通外排水系統，由檐溝、雨水斗及水落管（立管）組成。雨水多采用屋面檐溝匯集，然后流入隔一定間距沿外墻設置的水落管排泄至地下溝管或地面。適用于一般居住建筑、屋面面積較小的公共建筑和小型單跨廠房等建筑屋面雨布的排除。 水落管的布置間距應根據當地暴雨強度、屋面匯水面積和水落管的通水能力來確定。據經驗，一般為15~20m設一根DN100的水落管，其匯水面積不超過250m2。陽臺上的水落管可采用DN50。

2、天溝外排水系統

　　天溝外排水即利用屋面構造上所形成的天溝本身容量和坡度，使雨雪水向建筑物兩端（山墻、女兒墻方向）泄放，并經墻外立管排至地面或雨水管道。由天溝、雨水斗、排水立管和排出管組成。適用于長度不超過100m的多跨工業廠房，以及廠房內不允許布置雨水管道的建筑。

　　在工程實踐中常采用天溝外排水的方式排除大型屋面的雨雪水，采用天溝外排水不僅能消除廚房內部檢查井冒水的問題，而且具有節約投資、節省金屬材料、施工簡便，利于合理地使用廠房空間和地面以及為廠區雨水系統提供明溝排水或減少管道埋深等優點；但若設計不善或施工質量不良，會出現天溝翻水、漏水等問題。

　　天溝外排水，應以建筑的伸縮縫或沉降縫作為屋面分水線。天溝的流水長度，應結合天溝的伸縮縫布置，一般不宜大于50m，其坡度不宜小于0.003。為防止天溝末端處積水，應在女兒墻、山墻上或天溝末端設置溢流口，溢流口比天溝上檐低50~100㎜。立管直接排水至地面時，需采取防沖刷措施，在濕陷性土壤地區，不準直接排水，冰凍地區立管需采取防凍措施。

二、雨水內排水系統

       大屋面面積的工業在，尤其是屋面有天窗、多跨度、鋸齒形屋面或殼形屋面等工業廠房，其屋面面積大或曲折，內跨屋面雨水用水落管排除有較大困難，因此必須在建筑物內部設置雨水管系統。對建筑立面要求較高的建筑物，也應設置建筑雨水管系統；此外，高層大面積平屋頂民用建筑，特別是處于寒冷地帶的此類建筑物，均應采用內排水方式。由廠房或高層建筑設有的天溝、雨水斗、連接管、懸吊管、立管和排出管等組成。

1、雨水內排水系統分類

       按每根立管接納雨水斗的個數，分單斗和多斗雨水排水系統。單斗排水系統一般不設懸吊管，在多斗排水系統中，懸吊管將幾個雨水斗和排水立管連接起來。單斗系統較多斗系統排水的安全性好，所以應優先采用單斗雨水排水系統。 按排除雨水的安全程度，內排水系統分為敞開式和密閉式。前者是重力排水，由架空的管道將雨水引入建筑內埋地管道和檢查井或明渠內，然后由埋地管渠排出建筑。易引起冒水現象，但可接納生產廢水排入。后者為壓力排水，在建筑物內設有密閉的埋地管和檢查口，當雨水排泄不暢時，室內也不會發生冒水現象，該系統不能接納生產廢水排入。為安全起見，當屋面雨水為內排水系統時，宜采用密封式系統。

2、屋面雨水排水系統的布置與安裝

 ⑴雨水斗

       雨水斗應滿足最大限度地迅速排除屋面雨雪水的要求，排泄雨水時最小限度的摻氣，并能攔截粗大雜質。分鑄鐵澆鑄的65型和鋼板焊制的79型兩種  曬臺、屋頂花園等供人們活動的屋面上，宜采用平篦式雨水斗。 布置雨水斗時，應以伸縮縫或沉降縫為排水分水線，否則應在該縫兩側各設一個雨水斗。當兩個雨水斗連接在同一根立管或懸吊管上時，應采用伸縮接頭，并保護密封。 在防火墻外設置雨水斗時，應在防火墻的兩側各設一個雨水斗。

       在寒冷地區，雨水斗應盡量布置在受室內溫度影響的屋面及雪水易融化的天溝范圍內，雨水立管應布置在室內。 雨水斗的間距一般采用12~24m。天溝的坡度可采用0.003~0.006。接入同一根立管的雨水斗，其安裝高度應相同，當雨水立管的設計流量小于最大設計泄流量時，可將不同高度的雨水斗接入同一立管或懸吊管內。 多斗雨水排水系統宜對立管作對稱布置，并不得在立管頂端設置雨水斗。雨水斗與屋面連接處必須做好防水處理。雨水斗的出水管管徑一般不小于100㎜。設在陽臺、窗井很小匯水面積處的雨水斗可采用50㎜。

⑵連接管

       連接管的管徑不得小于雨水斗短管的管徑，連接管應牢固地固定在建筑承重結構上。 多斗雨水排水系統中排水連接管應接至懸吊管上，連接管宜采用斜三通與懸吊管相連。 變形縫兩側雨水斗的連接管，如合并接入一根立管或懸吊管上時，應采用柔性接頭。

⑶懸吊管

       當廠房內地下有大量機器設備基礎和各種管線或其他生產工藝要求不允許雨水檢查井冒水時，不能設置埋地橫管，必須采用懸吊在屋架下的雨水管，懸吊管可直接將雨水經立管輸送至室外的檢查井及排水管道。 當采有多斗懸吊管時，一根懸吊管上設置的雨水斗不得多于4個。其管徑不得小于其雨水斗連接管管徑，與雨水立管連接的懸吊管，不宜多于兩根。為滿足水力條件及便于經常的維修清通，需有不小于0.003的坡度；在懸吊管的端頭及長度超過15m的懸吊管上，應設置檢查口或帶法蘭盤的三通，檢查口間距不得大于20m，其位置應靠近墻柱。懸吊管一般采用鑄鐵管，石棉水泥接口。在可能受到振動和生產工藝有特殊要求時，可采用鋼管，焊接接口，外刷防腐漆。

⑷立管

       立管接納懸吊管或雨水斗的水流。埋設于地下的一段排出管將立管引來的雨水送到地下管道中去。管材一般采用給水鑄鐵管，石棉水泥接口，在管道可能受到振動或生產工藝有特殊要求時，應采用鋼管，接口要焊接。沿墻、柱明裝或暗裝于墻槽或管井內，但要設檢查口，并在其處設檢修門。檢查口中心至地面的距離宜為1.0m。立管的下端宜采用兩個45或大曲率半徑的90彎頭接入排出管。當管連接兩根或兩根以上懸吊管時，其管徑不得小于最大一個懸吊管的管徑。

⑸排出管

排出管管徑不得小于立管的管徑。排出管管材宜采用鑄鐵管，石棉水泥接口。當排出管穿越地下室墻壁時，應采取防水措施。

⑹埋地管

       埋地橫管與雨水立管或排出管的連接可用檢查井，也可用管道配件。檢查井的進出管道的連接應盡量使進出管之軸線成一直線，至少其交角不得小于135°；為改善水流狀態，在檢查井內還應設置高流槽。埋地橫管可采用混凝土或鋼筋混凝土管，或帶釉的陶土管。對于建筑內部地面不允許設置檢查井的建筑物，可采用懸吊管直接排出室外。 埋地管不得穿越設備基礎及可能受水而發生危害的地下構筑物。其坡度按工業廢水管道坡度的規定執行，并且不應小于0.003。封閉系統的埋地管道，應保證嚴密、不漏水。敞開系統的埋地管道起點檢查井內，不宜接入生產廢水排水管。 埋地雨水管道可采用非金屬管，但立管至檢查井的管段宜采用鑄鐵管。雨水封閉系統埋地管在靠近立管處，應設水平檢查口。

⑺檢查井（口）

       封閉系統埋地管道交叉處或長度超過30m時，應設水平檢查口，并應設檢查口井。 敞開系統埋地管道交叉、轉彎、坡度及管徑改變，以及長度超過30m處，均應設置檢查井。井內接管應采用管頂平接、水平轉角不得小于135°。敞開式系統的檢查井內，應做高流槽，槽應高出管頂200㎜。敞開式系統的排出管應先接入放氣井，然后再接入檢查井，以便穩定水流。

三、混合式排水系統

       當大型工業廠房的屋面比較復雜時，可在屋面的不同部位，采用內外排水系統結合；壓力、重力排水結合；暗管、明溝結合等系統。暴雨強度是指單位時間降落到地面的雨水深度。 天溝的實際斷面面積應增加保護高度50~100㎜，天溝起端深度不宜小于80㎜。 天溝末端山墻、女兒墻上設置溢流口，用以排泄超過排水立管泄水能力的那部分雨水量。

       雨水斗斗前水深愈大，則泄流量愈大。斗前水深一般不超過100㎜。 一般情況下，一根連接管上接一個雨水斗，因此，連接管的管徑一般與雨水斗相同。 連接雨水斗的數量愈多，則雨水斗摻氣量愈大，水流阻力大；雨水斗至立管愈遠，則水流阻力愈大，懸吊管的排水量愈小。 立管只連接一根懸吊管時，立管管徑不得小于懸吊管管徑，可與懸吊管管徑相同。 排出管管徑一般采用與立管相同的管徑，不必另行計算，如果加大一號管徑，可以改善管道排水的水力條件，增加立管的泄水能力。 埋地管道按重力流計算，采用建筑排水橫管水力計算方法，控制最大計算充滿度和最小坡度。埋地管道最小管徑為200㎜。
