市政給排水規劃是現代城市建設的重要內容之一。文中對市政給排水規劃設計要點進行了簡單分析，希望為現代城市市政給排水規劃設計提供一些參考。

　　在現代城市建設過程中，市政給排水規劃設計至關重要，其設計方法對提高市政給排水工程質量有著較大作用。因此，探究現代城市市政給排水規劃設計要點具有重要的現實意義。

（來源：中機院）

　　一、產業園給排水規劃設計背景

　　(1)本工程位于一城市農產品加工產業園南部，起點位于現狀市政道路交叉口，起點樁號為 K0+023.995.自北向南逐一與多條現狀市政道路相交，終點樁號為 K0+645.995.紅線設計范圍為K0+023.995~K1+645.995.范圍長1.622km。工程平面坐標采用2000 國家大地坐標系，高程采用1985 國家高程基準。

　　(2)產業園區域為溫帶季風氣候，四季分配不均，旱澇洪災頻繁交替，季節性凍土深度在60cm以內。工程所在區域橫向跨越淮河流域、長江流域，隸屬淮河流域的東部水域面積達13415km2.連接淮河干流水系、洪汝河水系沙潁河水系等多條水系;隸屬長江流域的西部水域面積達1682km2.連接漢水水系。區域多年平均地表徑流量超39 億 m3.平均徑流深度達257.4mm，徑流分布趨勢從西南到東部遞減，西南徑流為300mm，東部平均徑流深度達150mm，60%以上徑流集中在6 月份到9 月份。同時，城市農產品加工產業園西北角經過一條深0.3m的小河流，流量較小，對給排水規劃無影響。

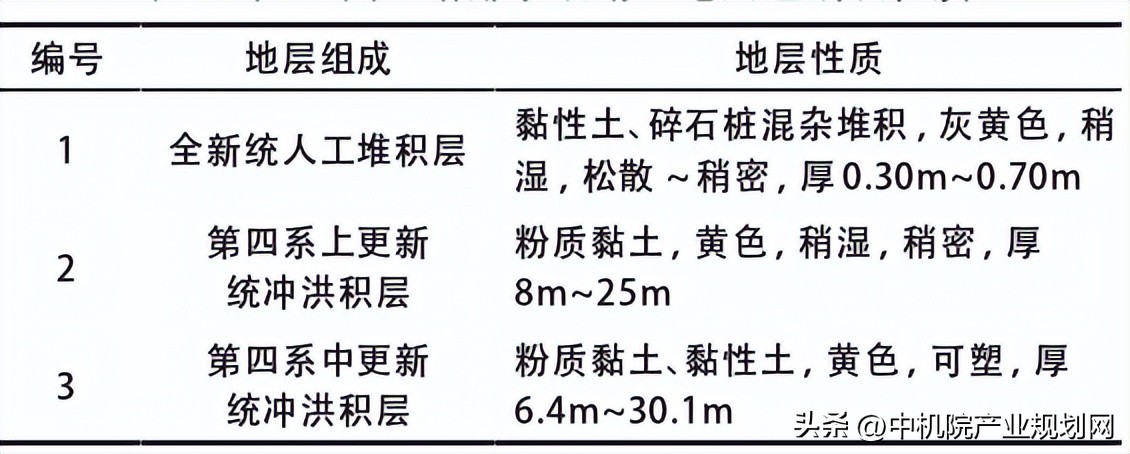

　　根據城市農產品加工產業園勘察資料，結合區域地質資料，得出區域第四紀地層主要有粉質黏土，出露地層為第四系松散沉積物，地層組成及性質見表1.

表1 產業園區給排水規劃區地層組成及性質 來源：中機院

　　由表1 可知，工程力學性質可以滿足給排水工程規劃對地質環境的要求。最高日用水量由單位用地指標決定，排水系統采用雨污分流制，雨水管道設計流量采用當地暴雨強度公式，雨水重現期為2 年，污水流量為設計給水流量的80%~90%。

　　二、產業園區給排水規劃

　　(1) 規劃在產業園內新建2 座水廠，滿足一期用水需求。其中一座水廠的水源為宿鴨湖水庫，供水能力為30 萬 m3/d，規劃用地9hm2;另一座水廠的水源為汝河水，供水能力為20萬m3/d，規劃用地5hm2.根據城市農產品加工產業園的用地布局，結合主城區自來水廠位置，擬在主干道上布置主干管。依據現行GB 5749-2006《生活飲用水衛生標準》對水廠出水水質的要求，選擇的主干管管徑為 DN400~DN1200.形成供水環狀管網，確保水資源供應安全性;在支路下，進行給水支管敷設，給水支管管徑為 DN200~DN300.滿足各個街區水資源供應要求。同時，在給水管網布局消火栓。根據 GB 50974-2014《消防給水及消火栓系統技術規范》以及 GB 50016-2006《建筑設計防火規范》關于工程所在地塊同一時間內火災次數為2 次，每次滅火用水量為80L/s的要求，由區域內管網直接供給消防用水，相鄰消火栓之間距離≤120m，消火栓管徑≥ DN150.消防栓給水壓力≥0.1MPa。同時，將滿足6 層樓房供水需求作為設計供水水壓，最不利點自由水頭≥28m。在最大用水 +消防用水的情況下，最不利點水頭≥10m，并根據GB 50016-2014 《高層民用建筑設計防火規范》的有關規定，增加個別地段高度超出6 層建筑高度的地段用水壓力。

　　(2)規劃采用雨污分流制排水體制，統籌經濟、環境、社會效益，改善受納水體水質，從源頭阻斷污水入河途徑。其中雨水工程規劃需要根據城市農產品加工產業園所在區域地形水系、路網規劃、地質條件，結合已規劃設施、已建設市政設施、造價與維護管理等因素，合理規劃雨水管渠系統的分布格局。同時，全面思考雨水工程與城市防洪、防澇設施的銜接，調整規劃方案。

　　(3)在城市現狀市政道路交叉口東北角，建設規模為12萬 m3/d的再生水廠，規劃用地2hm2.根據規劃區用地布局，結合主城區再生水廠位置，在主干道上布置主干管。主干管的管徑超過DN600但小于DN1000.形成水資源供應高度安全的供應中水環狀管網;支路下，則進行中水支管布置，支管管徑超過 DN300 但小于 DN400.滿足各個街區的中水供應需求。

　　三、產業園區給排水設計

　　(1) 產業園區所在道路與現狀主干道、次干道相交，具有4 個交叉口，紅線寬度為30~35m。在現狀環境內，調整平面最小縱坡、最小豎曲線半徑、最大縱坡、最小坡長、最小直坡段長度等，妥善明晰豎向控制點的設計標高，確保給排水工程平面線形一定，在順利排除道路兩側雨水的同時，營造良好的地下管線敷設條件。其中，設計地面線為68.046m，自然地面線為67.914m，管道左側為65.635m，管道右側為65.635m，跌水為0.59m。

　　(2)根據市政給排水工程現狀地勢由西南部向東北部有序下降的狀態，擬合現狀地形標高，控制沿線防洪水位標高，洪水位為64.26~67.85m。同時，根據20年一遇排澇水位，設置沿線橋梁水位標高，為縱斷面設計標高控制提供依據。在控制縱斷面設計標高的基礎上，進行縱斷面設計，結果見表2.

表2 產業園區給排水縱斷面設計參數 來源：中機院

　　(3)市政給排水橫斷面設計需要以節約城市用地、節省工程費用、減少生態擾動為主要原則，并考慮近期與遠期給排水的銜接，結合市政給排水布設的工程技術要求科學設計。同時，給排水交叉設計應遵循有序、暢通、安全的原則，確保給排水交叉幾何設計與組織方式、工程設施、周邊環境相協調，且與路段給排水需求相匹配，用地規模適宜。

　　(4)為了保證沿線排灌通暢并滿足部分地區防洪、排澇、排水、沿線居民生活用水要求，可以進行涵洞設計。涵洞設計受構造物設置間距合理性、區域基礎設施排水能力的直接影響，設計人員應提前進入現場，與沿線地方政府、水利部門溝通、協商，了解地方水利規劃、水系調整方向，合理歸并、調整、取舍涵洞的設計方案。根據現狀排水、灌溉要求，沿線排灌用涵洞選擇鋼筋混凝土管涵，孔徑為1.0m、1.5m;在溝渠過水斷面較大時，采用鋼筋混凝土箱涵，箱涵尺寸由現場跨越溝渠情況、匯流面積決定，跨徑為2.0~4.0m，箱涵凈高由過水斷面面積、路基填土高度決定。

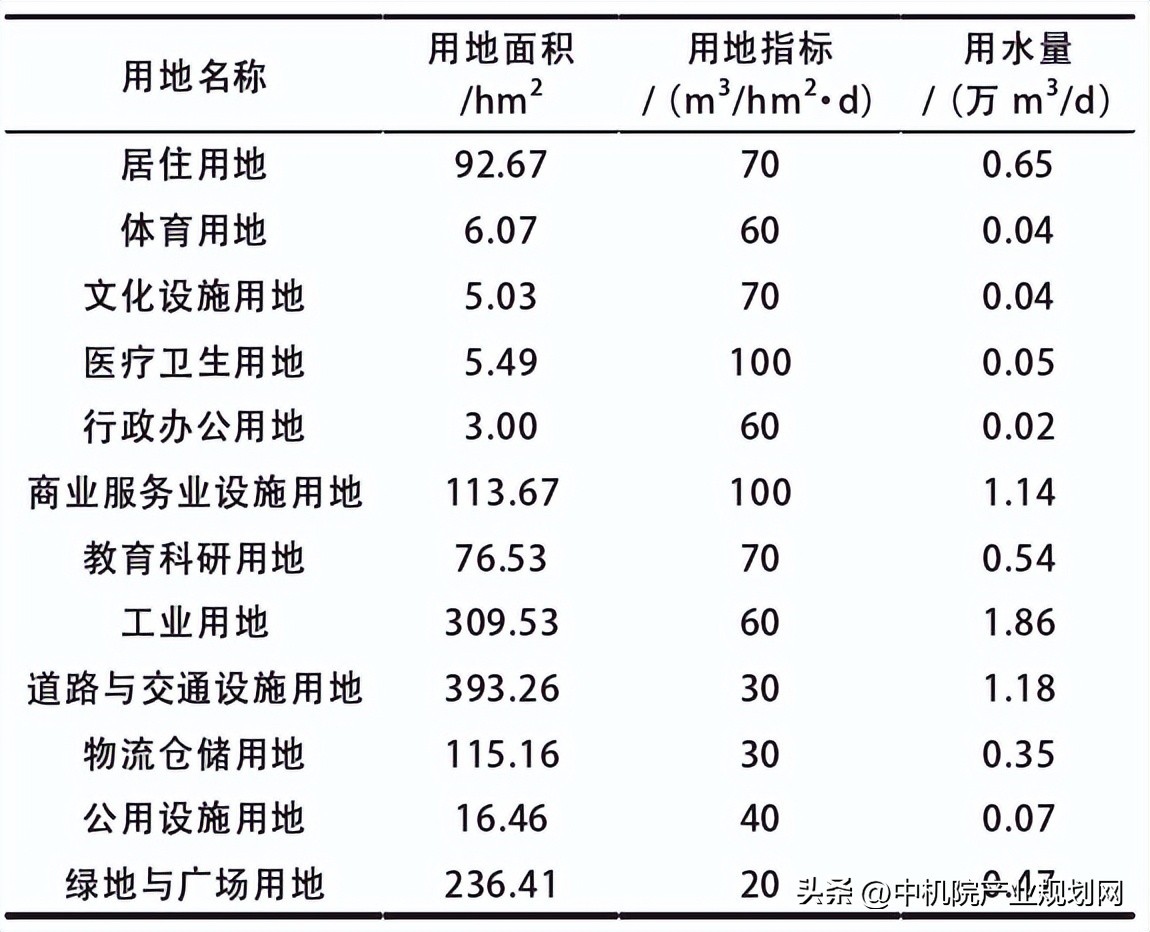

　　(5)根據 GB 50788-2012《城鎮給水排水技術規范》、GB 50013-2018《室外給水設計標準》、GB 50289-2016《城市工程管線綜合規劃規范》以及 GB 50332-2002《給水排水工程管道結構設計規范》的相關要求，結合當地情況，采用單位用地指標法，計算最高日用水量。在市政建設用地范圍內總用水需求量為6.39萬m3/d的情況下，用水量隨用地類型、用地面積、用地指標的變化而變化，結果見表3.

表3 產業園區用水量預測 來源：中機院

　　根據表3.落實近期與遠期結合、分期推進的方針，沿著現有道路(或已規劃道路)設計給水管網，給水干管無限接近主要用水點。同時根據設計規范，將排氣閥設置在管道隆起點、平直段，將排泥閥設置在管道低洼位置。

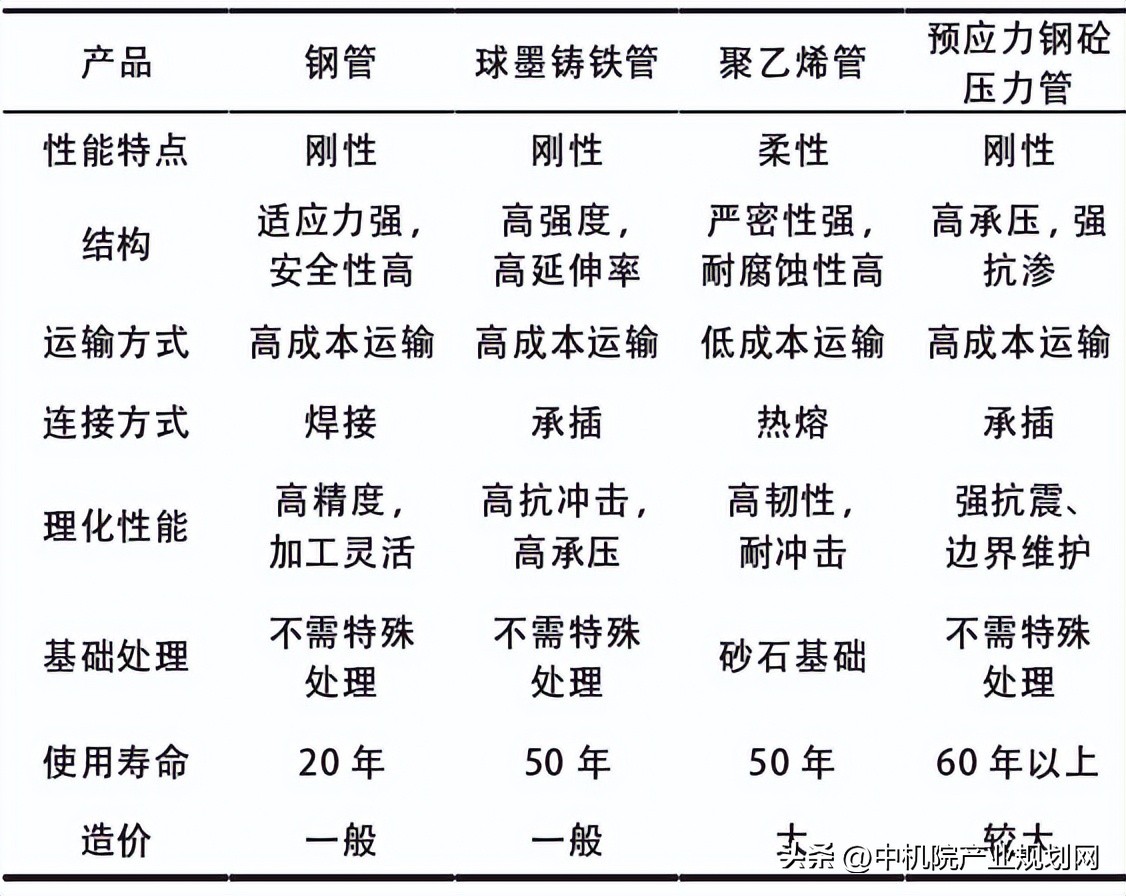

　　(6)為避免給水管材選擇不當引發事故，結合現有給水技術應用要求，從性能特點、結構、運輸方式、連接方式、理化性能、基礎處理、使用壽命、工程造價等方面，進行管材性能比選分析，結果見表4.

表4 給水管材性能比選 來源：中機院

　　根據表4. 設計者可以選擇聚乙烯管或球墨鑄鐵管作為給水管材。

　　(7)根據 GB 50014-2021《室外排水設計標準》，排水管道使用年限50 年。在設計指標明確后，根據現狀雨水管道管徑(DN1000/DN1200)，選擇雨水主管管徑為DN1000.污水管道主管管徑為 DN500.支管管徑為 DN400.主要布置在道路兩側紅線外。污水管道沿兩側道路平行方向布置。管道排向緊密結合已有污水管道實施情況，在雨污水匯水范圍內進行各段管道流量核算，確定 K1+280 段雨水管道收集雨水由南向北排入現狀雨水管道，其余路段雨水管道收集雨水則由北向南排入設計雨水管道。在設計重現期一定的情況下，雨水管設計范圍由雨水重現期(2 年)、設計降雨經歷時間決定。確定設計范圍后，設計者可以沿著道路兩側、交叉口，結合市政規劃，每間隔一段距離進行雨水支管設置，支管端頭位于道路紅線范圍內，并改造檢查井。同理，在道路兩側、交叉口布置污水支管，支管端頭位于道路紅線范圍內，無檢查井。

　　(8)確定雨污水管道設計范圍與布置格局后，根據表4.選擇鋼管、預應力鋼砼管作為雨水管材。

　　四、結語

　　綜上所述，產業園區給排水規劃包括給水、排水、中水規劃，規劃人員應根據城市市政給排水規劃項目所在地區地質、水文條件與現狀設施資料，在總體規劃與上層控制規范的指導下，進行工程給排水規劃。同時，設計人員應注重市政給排水設計理念的研究與應用，綜合分析區域規劃、市政給排水環境，確保設計方案滿足市政給排水的近期要求與遠期需要，充分發揮各項功能，保障項目質量。(作者：陳強)
